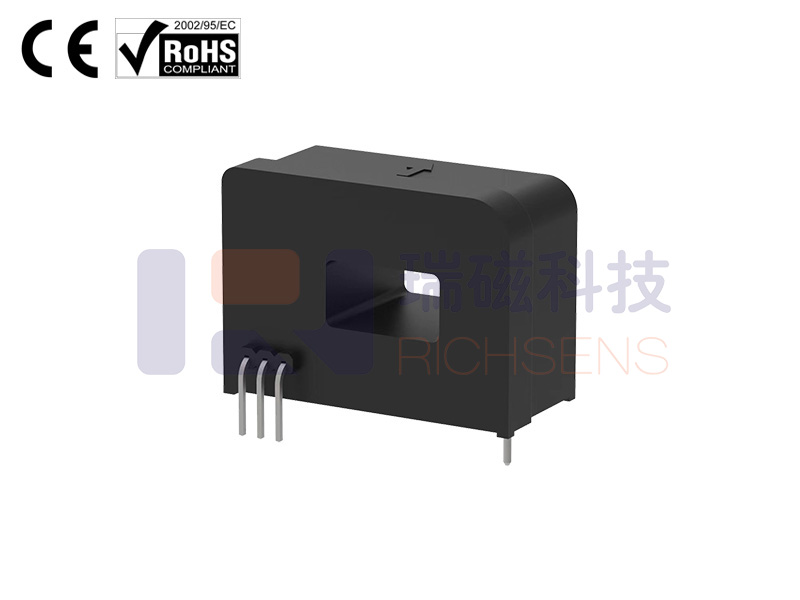

RCH01B0518-200A霍爾電流傳感器
- 產品描述
- [[[[[[[[[[[產品參數, 參數]]]]]]]]]]]
簡介：
RCH01B0518-200A電流傳感器采用hall原理，將Hall芯片安裝到磁環的氣隙中，通過測量空間中與芯片表面垂直的磁場大小和磁場與電流轉換關系來測量穿過磁環導線中電流的大小。如圖所示，IP為待測電流，該電流會改變磁環氣隙中的磁場大小，霍爾芯片中的霍爾元件在該磁場的作用下會產生霍爾電壓VH，該電壓和IP會有一個關系：VH = K×IP；其中K為常數；霍爾芯片會根據霍爾電壓輸出信號Vout，在實際應用中測試出該電壓即可換算成導線中電流的值。
|
主要特征：
|
|
|
● 開環霍爾原理
|
● +5V單電源供電
|
|
● 隔離電流測量，范圍±250A
|
● 工作溫度范圍−20 °C < T < +80 °C
|
|
典型應用：
|
|
|
● DC/DC轉換器
|
● 儲能
|
|
● 工業電源 |
